Einige Tipps zur Wartung und Reparatur am Mitsubishi Sigma (F07W)
Ein paar Infos und Erfahrungen zum Leerlaufdrehzahlsteuerservo / Leerlaufregler prüfen am Mitsubishi Sigma. Gilt für alle 3 Varianten.

Es handelt sich hier nicht um offizielle Reparaturanleitungen, sondern ausschließlich um Erfahrungsberichte meiner selbst durchgeführten Arbeiten. Die Infos verstehen sich als Anregungen. Im Zweifel über die Nutzung der hier gebotenen Infos sollte IMMER die Verkehrssicherheit Vorrang haben!

Leerlaufsteuerservo / Leerlaufregler prüfen

Schwankende, unregelmäßige Leerlaufdrehzahl, "Verschlucken" bein beschleunigen... mögliche Symptome für einen defekten Leerlaufdrehzahlsteuerservo / Leerlaufregler.

Werkzeug: 8er, 10er oder Kreuzschraubendreher, Reiniger, Messgerät

Weiter geht's bebildert:

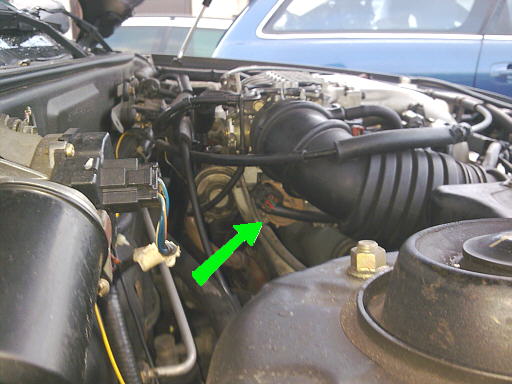

Bild 1

Wo sitzt der Leerlaufdrehzahlsteuerservo?

Am Unterteil des Drosselklappengehäuses, beinahe senkrecht unter dem Luftschlauch.

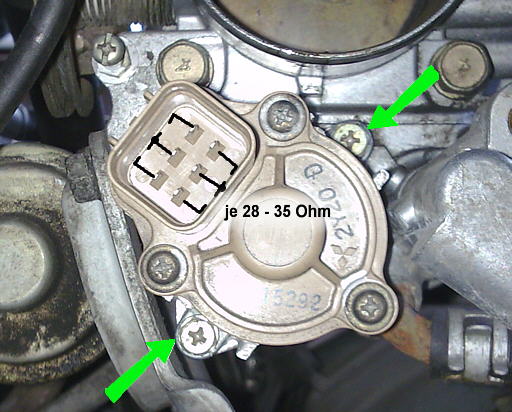

Bild 2

Schlangenmenschen können den Stecker vor Ort durchmessen. Dazu genügt es, den Luftschlauch ab zu nehmen (10er oder Kreuz).

Nicht-Schlangenmenschen bauen ihn besser aus (8er, KEIN Kreuz, Pfeile)

Gemessen wird der Widerstand an beiden Stiftreihen jeweils zwischen mittlerem Stift und den beiden äußeren.

Sollwert bei Raumtemp.: 28 - 35 Ω

Bei Nicht-Raumtemp. können die Werte etwas abweichen. Sind alle 4 Messwerte gleich und innerhalb des Sollwertes, sollte der LLR elektrisch in Ordnung sein.

Sollte auch nur einer der 4 Messwerte abweichen, ist mindestens eine der Spulen im Leerlaufdrehzahlsteuerservo defekt.

Kompatibel mit:



Make

Model

Series

Engine

Mitsubishi

3000GT



6/92-4/96, 6 Cyl, 3.0L Turbo , 6G72



Magna

TR

4/91-3/94, 6 Cyl, 3.0L , 6G72





TS

3/94-12/96, 6 Cyl, 3.0L , 6G72





TH

2/99-6/00, 6 Cyl, 3.0L , 6G72





TJ

7/00-5/02, 6 Cyl, 3.0L , 6G72



Pajero

NF

7/88-7/89, 6 Cyl, 3.0L , 6G72





NG

7/89-12/90, 6 Cyl, 3.0L , 6G72





NH

1/91-6/93, 6 Cyl, 3.0L , 6G72





NJ

7/93-5/96, 6 Cyl, 3.0L , 6G72





NK

6/96-5/97, 6 Cyl, 3.0L , 6G72



Triton

MH

6/90-5/92, 6 Cyl, 3.0L , 6G72





MJ

6/92-5/95, 6 Cyl, 3.0L , 6G72



Verada

KR

7/91-3/94, 6 Cyl, 3.0L , 6G72





KS

3/94-9/96, 6 Cyl, 3.0L , 6G72

Hyundai

Sonata



2/96-6/98, 4 Cyl, 2.0L , G4CP Refer to picture & O.E no.







7/93-3/98, 6 Cyl, 3.0L , G6AT
