Einige Tipps zur Wartung und Reparatur am Mitsubishi Sigma (F07W)
Ein paar Infos und Erfahrungen zu "Flachriemen wechseln" am Mitsubishi Sigma Station Wagon F07W und den Limousinen F10 und F16A.

Es handelt sich hier nicht um offizielle Anleitungen, sondern ausschließlich um Erfahrungsberichte meiner selbst durchgeführten Arbeiten. Die Infos verstehen sich als Anregungen. Im Zweifel über die Nutzung der hier gebotenen Infos sollte IMMER die Verkehrssicherheit Vorrang haben!

Flachriemen wechseln.

Werkzeug: Ringschlüssel SW 14, Ratsche mit Verlängerung, 12er und 15er Nuss

Riemen für Klimakompressor: MD186126 (4PK990 R34-7)
Riemen für Servopumpe und Lichtmaschine: MD187461 (5PK1240 R34-7)

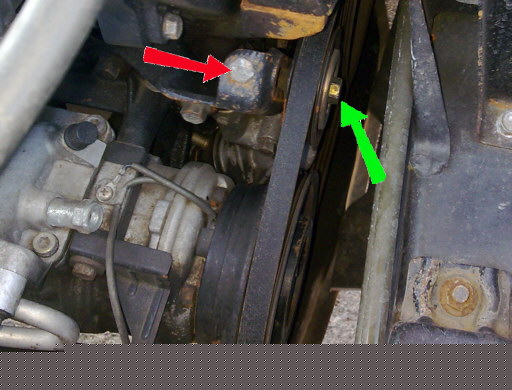

Bild 1

Der Klima-Riemen (von vorn fotografiert) sitzt außen und muss daher zuerst runter.

Feststellmutter der Spannrolle (grün, 14er Ring) ca. 1/ - 1 Umdrehung lösen und Riemen durch linksdrehen der Spannschraube entspannen (rot, 12er)

Jetzt entweder den neuen Riemen in umgekehrter Reihenfolge aufziehen und spannen, oder weiter machen und den Servo-Riemen wechseln.

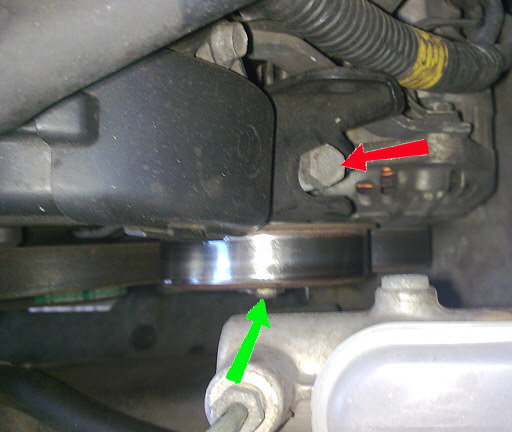

Bild 2

Der Spanner des Servo-Riemens (von der Fahrerseite aus fotografiert).

Die Vorgehensweise ist die selbe, wie beim Klima-Riemen. Jedoch hat die Spannschraube SW15.

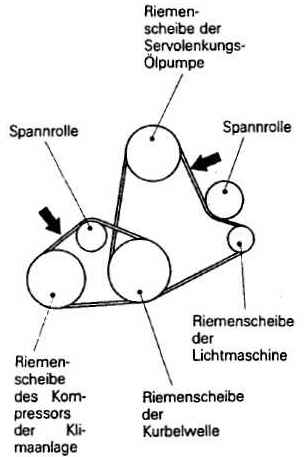

Bild 3

Die Riemenanordnung in schematischer Darstellung

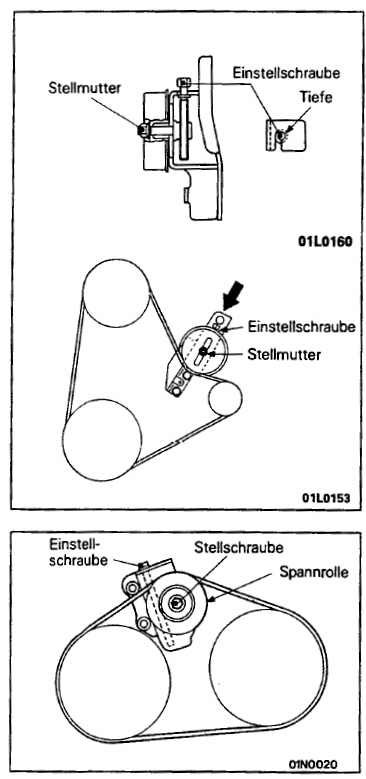

Bild 2

Die beiden Spanner in schematischer Darstellung.

Oben der Servo-/LiMa-Riemen, unten der Klima-Riemen.
