Einige Tipps zur Wartung und Reparatur am Mitsubishi Sigma (F07W)
Ein paar Infos und Erfahrungen zum Ausbau der Scheibenwasserpumpe am Mitsubishi Sigma. Gilt für alle 3 Varianten.

Es handelt sich hier nicht um offizielle Reparaturanleitungen, sondern ausschließlich um Erfahrungsberichte meiner selbst durchgeführten Arbeiten. Die Infos verstehen sich als Anregungen. Im Zweifel über die Nutzung der hier gebotenen Infos sollte IMMER die Verkehrssicherheit Vorrang haben!

Ausbau der Scheibenwasserpumpe

Kein Scheibenwasser mehr? Sicherung kommt beim Betätigen der Scheibenreinigungsanlage? Pumpe defekt...

Werkzeug: 10er Nuss, Schraubendreher

Weiter geht's bebildert:

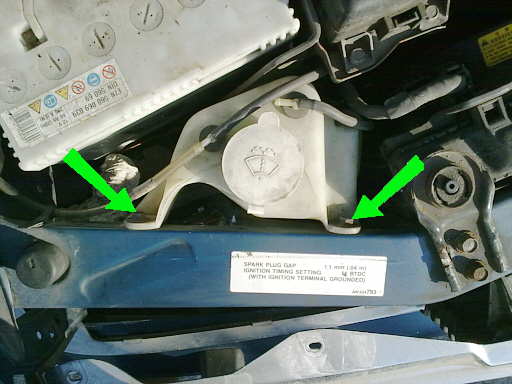

Bild 1

Die beiden Pumpen für Front- und Heckscheibe sitzen am Scheibenwasserbehälter ganz unten.

Um an die Pumpen zu kommen, muss der Behälter raus.

Dazu die beiden Befestigungsschrauben (grün, SW 10) entfernen und den Behälter dann einfach ein Stück nach oben ziehen.

Die Schrauben vorher mit Rostlöser behandeln, da sie sonst gern abreißen.

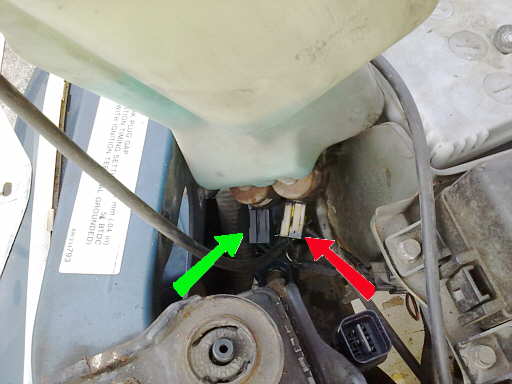

Bild 2

Die linke Pumpe (grün, schwarzer Stecker) ist für die Frontscheibe, die rechte (rot, weißer Stecker) ist für die Heckscheibe zuständig.

Den Schlauch von der Pumpe ziehen und den Stecker lösen (zum entriegeln des Steckers die Wippe an der Unterseite des selben drücken).

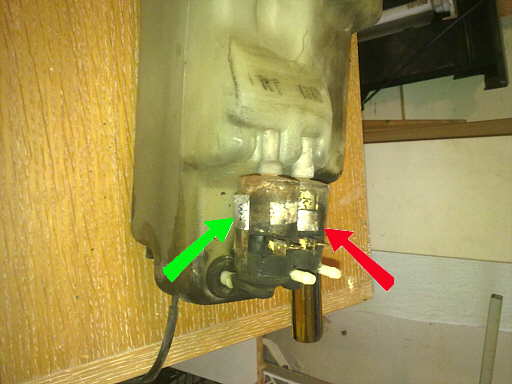

Bild 3

Hier ist der Behälter komplett ausgebaut worden. Die Vorgehensweise ist bei eingebautem Behälter (und bei beiden Pumpen [grün=vorn FRT, rot=hinten RR]) die gleiche.

Zum Ausbau zuerst den oberen Zapfen aus dem Behälter hebeln (Schraubendreher), danach den Stutzen unten aus dem Behälter ziehen.

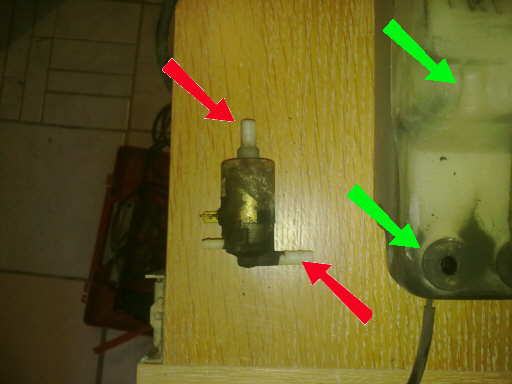

Bild 4

Der weiße Zapfen am oberen Pumpenende ist dort nur aufgesteckt und in den Wasserbehälter nur eingeklipst. Der Stutzen unten ist nur in die Gummimuffe eingedrückt.

Wiedereinbau in umgekehrter Reihenfolge...
